產品結構特點
該閥為閥體、閥蓋兩部分組成，結構合理采用四氟密封和金屬密封兩種形式可廣泛應用于高溫、高壓有腐蝕的工作場合。
1、采用特別設計的碟簧補償性閥座結構，密封可靠。
2、本系列球閥應按規定流向使用。
3、本系列球閥可配多種驅動設備。

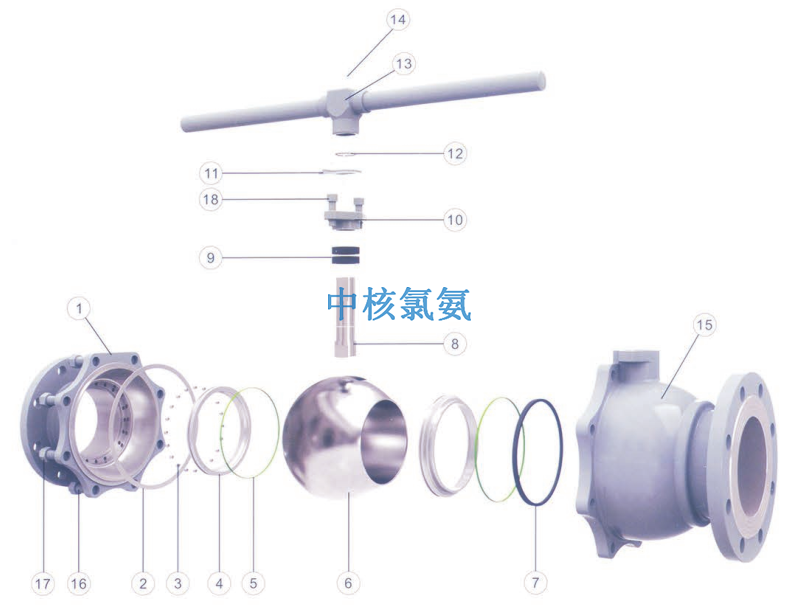

1-閥蓋；2-金屬纏繞墊；3-彈簧；4-密封圈；5-0型圈；6-球體；7-石墨環；8-閥桿；9-填料；10-壓蓋；
11-定位片；12-卡環；13-手柄三通；14-鎖緊螺釘；15-閥體；16-螺柱；17-螺母；18-螺釘

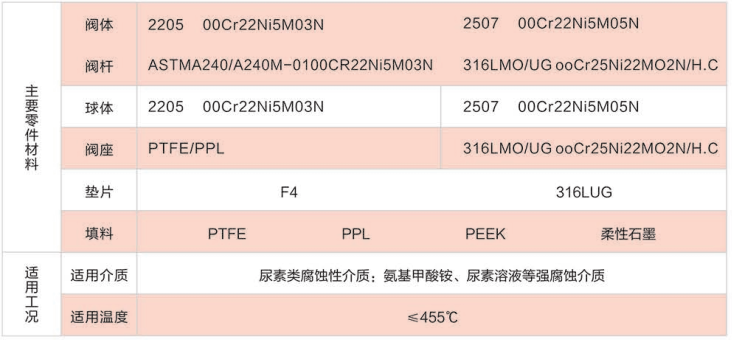

尿素球閥材質及主要參數

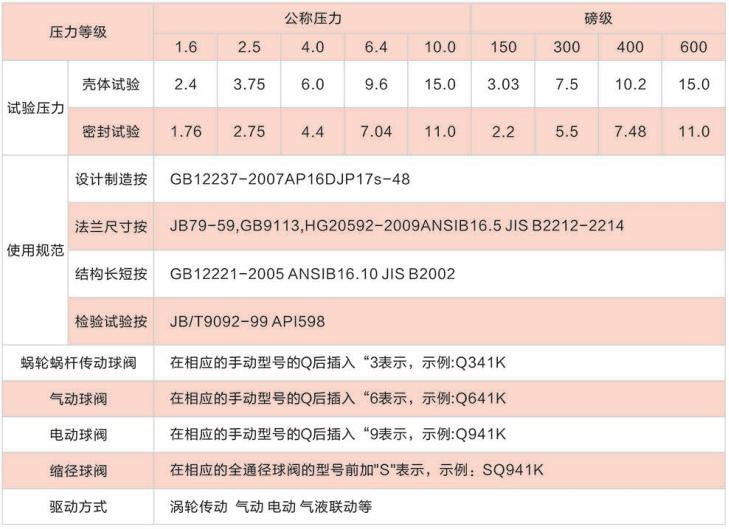

產品性能規范
結構設計特點

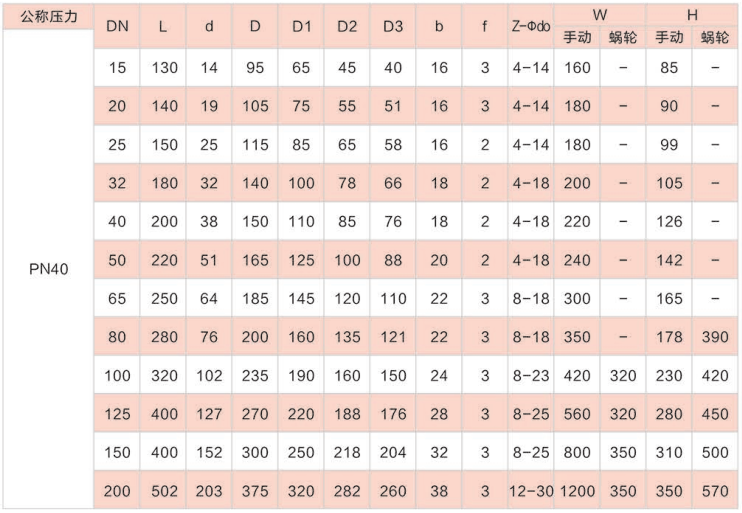

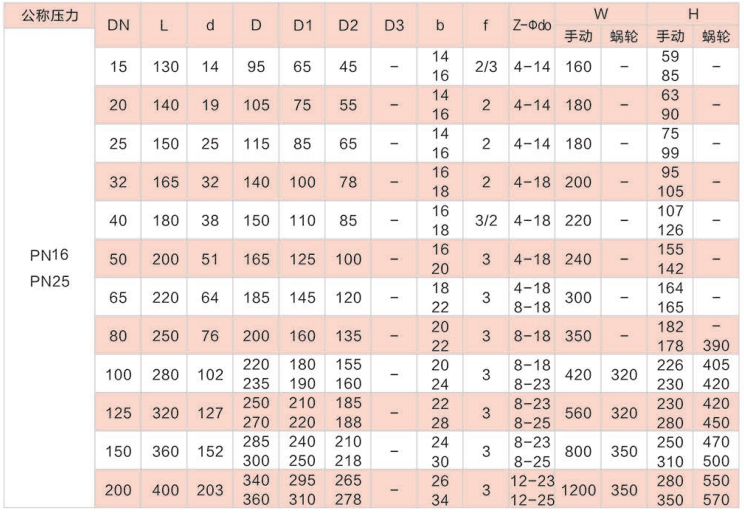

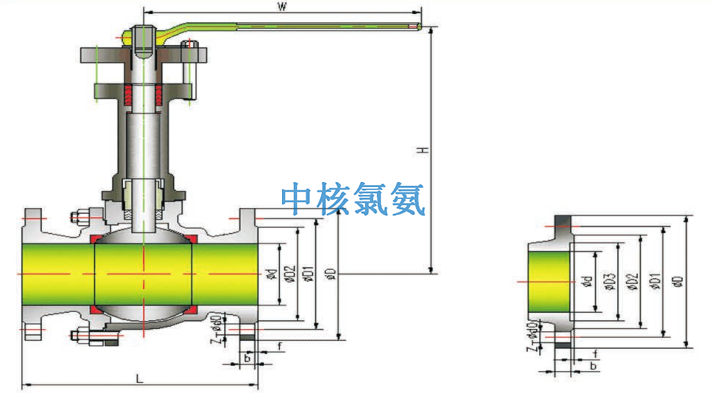

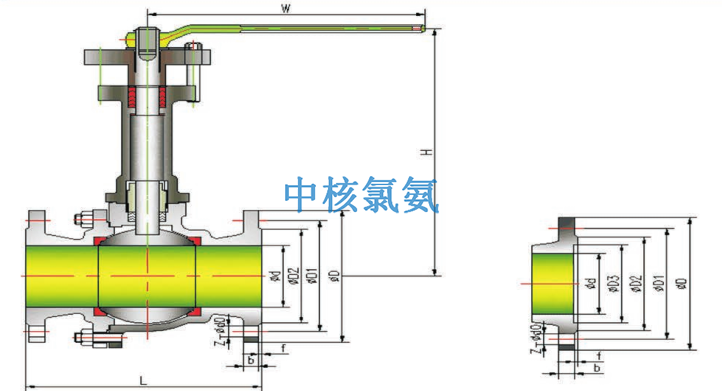

規格主要尺寸
結構設計特點
規格主要尺寸
